詳細介紹:
|

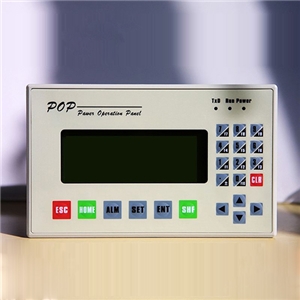

POP文本顯示器的特點
|
|
* 支持位(字)動態文本顯示與設定功能
|
|
* 支持位(字)動態圖片顯示功能
|
|
* 支持ASICC字符串顯示、浮點數顯示功能
|
|
* 支持PLC多種寄存器訪問和設置，地址輸入方式與各廠PLC地址格式兼容
|
|
* 可定義功能鍵達31個
|
|
* 可靈活"貼放"多種格式圖形(*.bmp、*.ico、*cur、*.jpg等)
|
|
* 交替選擇"畫面列表"和"元件列表"功能,便于用戶查看和操作
|
|
* 支持屏保密碼保護功能
|
|
* HMI工作狀態顯示(三位LED燈)
|
|
* 工程文件下載進度PC和HMI均有顯示
|
|
|
|
|
|
產品規格和技術參數
|
|
型號
|
POP A型
|
|
顯示屏類型
|
圖形點陣LCD
|
|
背光燈
|
LED背光
|
|
外型尺寸
|
180X111X38(mm)
|
|
安裝尺寸
|
170X101(mm)
|
|
顯示分辨率
|
192X64像素
|
|
有效顯示區域
|
104(W)X39(H)(mm)
|
|
對比度
|
可調
|
|
可顯示文字/圖形
|
12X4行(中文)/24X4(西文)
|
|
燈,開關,多種格式圖形,曲線,棒圖
|
|
色彩
|
黃底黑字(或藍底白字)
|
|
按鍵
|
22個(其中31個功能鍵可自由定義)
|
|
狀態指示
|
POWER,RUN,TXD
|
|
屏保時間
|
可設定(缺省3分鐘)
|
|
存儲器
|
512KB FlashROM
|
|
輸入電壓
|
DC20V-DC28V
|
|
消耗電流
|
<120mA
|
|
使用環境溫度
|
0`C-50`C
|
|
儲存環境溫度
|
-20`C-60`C
|
|
前面板防護等級
|
IP65
|
|
干擾防護(EMI)
|
1000Vp-p,1uS脈沖,1分鐘
|
|
冷卻方式
|
自然風冷
|
|
通訊端口
|
支持RS232/RS422/RS485
|
|
可擴展接口
|
|
|
|
|
|
|
可連接PLC類型
|
|
三菱FX系列
|
松下FP系列
|
歐姆龍CQM、CPM系列
|
|
臺達DVP系列
|
LG Master-K
|
西門子S7-200（PPI）
|
|
永宏FB系列
|
光洋S系列
|
施耐德NEZA系列
|
|
富士SPB系列
|
VIGOR系列PLC
|
丹佛斯VLT系列變頻器
|
|
凱迪恩PLC
|
東芝機械TC系列
|
AB Micrologix系列
|
|
Modbus協議設備
|
日立MICRO-EH系列
|
GE-FANUC VersaMax系列
|
|
ECOSTEP驅動器
|
自定義協議
|
訂制用戶串口設備驅動
|
|
|
* 支持位(字)動態文本顯示與設定功能
|
|
* 支持位(字)動態圖片顯示功能
|
|
* 支持ASICC字符串顯示、浮點數顯示功能
|
|
* 支持PLC多種寄存器訪問和設置，地址輸入方式與各廠PLC地址格式兼容
|
|
* 可定義功能鍵達31個
|
|
* 可靈活"貼放"多種格式圖形(*.bmp、*.ico、*cur、*.jpg等)
|
|
* 交替選擇"畫面列表"和"元件列表"功能,便于用戶查看和操作
|
|
* 支持屏保密碼保護功能
|
|
* HMI工作狀態顯示(三位LED燈)
|
|
* 工程文件下載進度PC和HMI均有顯示
|
|
|
|
|
|
產品規格和技術參數
|
|
型號
|
POP A型
|
|
顯示屏類型
|
圖形點陣LCD
|
|
背光燈
|
LED背光
|
|
外型尺寸
|
180X111X38(mm)
|
|
安裝尺寸
|
170X101(mm)
|
|
顯示分辨率
|
192X64像素
|
|
有效顯示區域
|
104(W)X39(H)(mm)
|
|
對比度
|
可調
|
|
可顯示文字/圖形
|
12X4行(中文)/24X4(西文)
|
|
燈,開關,多種格式圖形,曲線,棒圖
|
|
色彩
|
黃底黑字(或藍底白字)
|
|
按鍵
|
22個(其中31個功能鍵可自由定義)
|
|
狀態指示
|
POWER,RUN,TXD
|
|
屏保時間
|
可設定(缺省3分鐘)
|
|
存儲器
|
512KB FlashROM
|
|
輸入電壓
|
DC20V-DC28V
|
|
消耗電流
|
<120mA
|
|
使用環境溫度
|
0`C-50`C
|
|
儲存環境溫度
|
-20`C-60`C
|
|
前面板防護等級
|
IP65
|
|
干擾防護(EMI)
|
1000Vp-p,1uS脈沖,1分鐘
|
|
冷卻方式
|
自然風冷
|
|
通訊端口
|
支持RS232/RS422/RS485
|
|
可擴展接口
|
|
|
|
可連接PLC類型
|
|
三菱FX系列
|
松下FP系列
|
歐姆龍CQM、CPM系列
|
|
臺達DVP系列
|
LG Master-K
|
西門子S7-200（PPI）
|
|
永宏FB系列
|
光洋S系列
|
施耐德NEZA系列
|
|
富士SPB系列
|
VIGOR系列PLC
|
丹佛斯VLT系列變頻器
|
|
凱迪恩PLC
|
東芝機械TC系列
|
AB Micrologix系列
|
|
Modbus協議設備
|
日立MICRO-EH系列
|
GE-FANUC VersaMax系列
|
|
ECOSTEP驅動器
|
自定義協議
|
訂制用戶串口設備驅動
|
|
|
|
