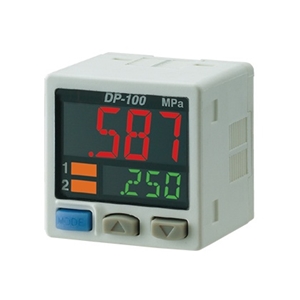

種類

標準

多功能

低壓用

高壓用

低壓用

高壓用

型號
(注2)
(注3)

NPN輸出

DP-
101Z
(-M/-K)

DP-
102Z
(-M/-K)

DP-
101ZA
(-M/-K)

DP-
102ZA
(-M/-K)

PNP輸出

DP-
101Z
(-M)-P

DP-
102Z
(-M)-P

DP-
101ZA
(-M)-P

DP-
102ZA
(-M)-P

壓力種類

表壓

額定壓力范圍

-100.0?+100.0
kPa

-0.100?+1.000
MPa

-100.0?+100.0
kPa

-0.100?+1.000
MPa

設定壓力范圍

-100.0?+100.0
kPa

-0.100?+1.000
MPa

-100.0?+100.0
kPa

-0.100?+1.000
MPa

耐壓力

500kPa

1.5MPa

500kPa

1.5MPa

適用流體

非腐蝕性氣體

電源電壓

12?24V DC±10%　脈動P-P10%以下

消耗電量

通常時：840mW以下(電源電壓24V時消耗電流35mA以下)
ECO模式：STD時600mW以下(電源電壓24V時消耗電流25mA以下)、
FULL時480mW以下(電源電壓24V時消耗電流20mA以下)

比較輸出

<NPN輸出型>
NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(比較輸出和0V之間)
?剩余電壓：2V以下(流入電流為100mA時)
<PNP輸出型>
PNP開路集電極晶體管
?最大流出電流：100mA
?外加電壓：30V DC以下(比較輸出和+V之間)
?剩余電壓：2V以下(源電流為100mA時)

輸出動作

通過按鍵操作選擇NO/NC

輸出模式

EASY模式/應差模式/窗式對比模式

應差

最小1digit(可變)

重復精度

±0.1%F.S.
(±2digits以內)

±0.2%F.S.
(±2digits以內)

±0.1%F.S.
(±2digits以內)

±0.2%F.S.
(±2digits以內)

反應時間

2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1,000ms、5,000ms 通過按鍵操作選擇

短路保護

配備

外部輸入
[自動參照功能/遠程調零功能]

-

<NPN輸出型>
ON電壓：0.4V DC以下
OFF電壓：5?30V DC或斷開
輸入阻抗：約10kΩ
輸入時間：1ms以上
<PNP輸出型>
ON電壓：5V?+V DC
OFF電壓：0.6V DC以下或斷開
輸入阻抗：約10kΩ
輸入時間：1ms以上

模擬電壓
電壓輸出

-

輸出電壓：
1?5V
零點：3V±5%F.S.以內
量程：4V±5%F.S.以內
線性度：±1%F.S.以內
輸出阻抗：約1kΩ

輸出電壓：
0.6?5V
零點：1V±5%F.S.以內
量程：4.4V±5%F.S.以內
線性度：±1%F.S.以內
輸出阻抗：約1kΩ

顯示

4位＋4位3色LCD顯示
(顯示刷新周期：250ms、500ms、1,000ms　通過按鍵操作選擇)

顯示壓力范圍

-100.0?+100.0kPa

-0.100?+1.000MPa

-100.0?+100.0kPa

-0.100?+1.000MPa

表示燈

橙色LED
(比較輸出1工作模式開關、比較輸出2工作模式開關：比較輸出ON時亮起)

橙色LED
(比較輸出1工作模式開關：比較輸出ON時亮起模擬電壓輸出工作模式開關：設定時亮起)

環
境
性
能

保護構造

IP40(IEC)

使用環境溫度

-10?+50℃、存儲時：-10?+60℃

使用環境濕度

35?85%RH(注意不可結露、結冰)、存儲時：35?85%RH

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表

耐振動

頻率10?500Hz　雙振幅3mm　X,Y和Z方向各2小時
(面板安裝時·扁平附件安裝時：頻率10?150Hz　雙振幅0.75mm　X,Y和Z方向各2小時)

耐沖擊

加速度1100m/s²(約10G)　XYZ各方向3次

溫度特性

±0.5%F.S.以內(以+20℃時為基準)

±1%F.S.以內(以+20℃時為基準)

±0.5%F.S.以內(以+20℃時為基準)

±1%F.S.以內(以+20℃時為基準)

壓力端口

M5內螺紋+R(PT)1/8外螺紋
(短端口型為M5內螺紋))

材質

外殼：PBT(加入玻璃纖維)、LCD顯示屏：丙烯、壓力端口：SUS303、安裝螺紋部：黃銅(鍍鎳)、開關部：硅橡膠

連接方式

連接器連接

配線長度

0.3mm²以上的電纜全長可延長至100m(符合CE標志時：30m以下)

重量

本體重量：約40g、包裝重量：約135g

附件

CN-14A-C2(2m連接器付電纜)：1根
